Statiske tegninger del 3

3. Statiske SVG tegningner

Tegning af en simpel carport

Lav en statisk hjemmeside med et billede af en minimal carport set fra oven.

Øvelsen kan bruges som første skridt til en tegning i stil med den i dokumentet 6,0 X 7,8 MTR side 5. Tegningen kunne f.eks. se ca. således ud:

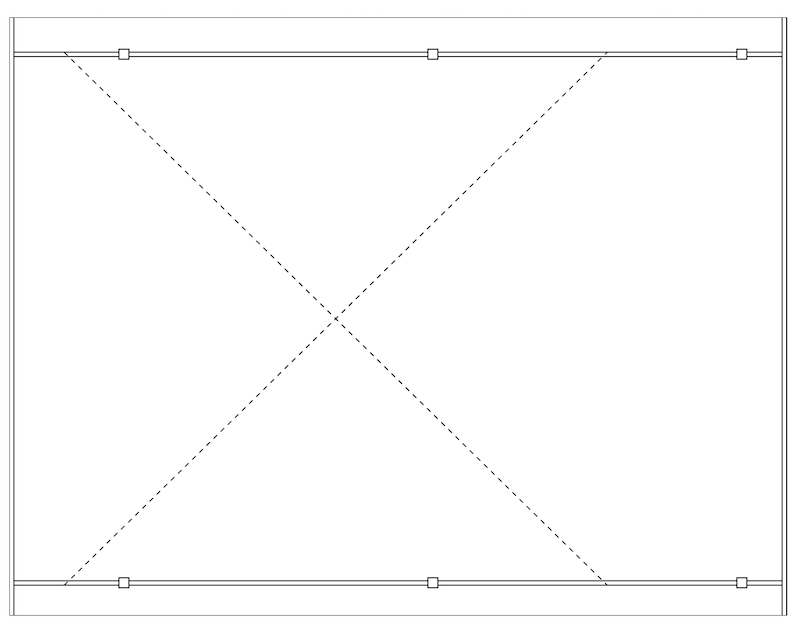

Figur 1: Simpel carport

Figur 1: Simpel carport

Hints:

Undlad at gøre plads til tallene langs siderne i første omgang. Men tegn en ramme rundt langs hele kanten af billedet. Rammen skal være 6 x 7,8 meter. Denne øvelse handler om at lave SIMPEL SVG tegning.
Tegn de to ende-spær som er helt ude ved kanten.
Tegn de to remme - placer dem rigtigt i forhold til rammen.
Tegn krydset - se om du kan få det stiplet.
Lav stolperne.

Bonus spørgsmål

Hvordan ser de to `line`- elementer du har brugt til at tegne de stiplede linier?

<line x1="55" y1="35" x2="600" y2="569.5" style="stroke:#000000; stroke-dasharray: 5 5;" />
<line x1="55" y1="569.5" x2="600" y2="35" style="stroke:#000000; stroke-dasharray: 5 5;" />

Vejledende løsning (hvis du er kørt fast)

Du må gerne kigge her - men prøv først selv. Du kan altid tjekke din løsning op i mod denne.

<?xml version="1.0" ?>

<svg version="1.1" xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink"
     viewBox="0 0 800 600">

    <!-- The scene description goes here!  -->

    <!-- Ramme -->
    <rect x="0" y="0" height="600" width="780" style="stroke:#000000; fill: #ffffff" />

    <!-- Remme -->
    <rect x="0" y="35" height="4.5" width="780" style="stroke:#000000; fill: #ffffff" />
    <rect x="0" y="565" height="4.5" width="780" style="stroke:#000000; fill: #ffffff" />

    <!-- Spær -->
    <rect x="0" y="0" height="600" width="4.5" style="stroke:#000000; fill: #ffffff" />
    <rect x="55" y="0" height="600" width="4.5" style="stroke:#000000; fill: #ffffff" />
    <rect x="110" y="0" height="600" width="4.5" style="stroke:#000000; fill: #ffffff" />
    <rect x="775.5" y="0" height="600" width="4.5" style="stroke:#000000; fill: #ffffff" />

    <!-- Kryds -->
    <line x1="55" y1="35" x2="600" y2="569.5" style="stroke:#000000; stroke-dasharray: 5 5;" />
    <line x1="55" y1="569.5" x2="600" y2="35" style="stroke:#000000; stroke-dasharray: 5 5;" />

    <!-- Stolper -->
    <rect x="110" y="32" height="9.7" width="9.7" style="stroke:#000000; fill: #ffffff" />
    <rect x="420" y="32" height="9.7" width="10" style="stroke:#000000; fill: #ffffff" />
    <rect x="730" y="32" height="9.7" width="10" style="stroke:#000000; fill: #ffffff" />
    <rect x="110" y="562" height="9.7" width="10" style="stroke:#000000; fill: #ffffff" />
    <rect x="420" y="562" height="9.7" width="10" style="stroke:#000000; fill: #ffffff" />
    <rect x="730" y="562" height="9.7" width="10" style="stroke:#000000; fill: #ffffff" />
</svg>
